Ingegneria
La digitalizzazione e la prototipazione aumentano la produttività
L'armadio elettrico viene progettato e disegnato digitalmente nel reparto di ingegneria. Le soluzioni software di EPLAN collaborano perfettamente per creare il database centrale per l'intero processo della catena del valore: passo dopo passo, il gemello digitale del prodotto reale viene creato come modello di dati coerente. Dati 3D di alta qualità raffigurano l'alloggiamento e gli accessori del prototipo virtuale. Questi dati sono integrati da componenti e informazioni sul cablaggio specifici del progetto. Come parte di questo processo, tutti i dati di progettazione sono disponibili in un ambiente di soluzione centralizzato a cui si può accedere anche nelle fasi di processo successive. In questo modo, anche la personalizzazione di massa può essere automatizzata e implementata in modo conveniente.
Specifiche tecniche
Il produttore di armadi riceve i dati del cliente e li convalida circa la disponibilità dei dati, la completezza e l'idoneità per tutti i processi successivi, ad esempio nella progettazione e nella preparazione del lavoro. Se necessario, i dati devono essere preparati di conseguenza. Inoltre, vengono determinate le opzioni di armadio necessarie e le relative fasi di processo aggiuntive.
EPLAN Data Portal
- Trovare rapidamente e facilmente dati standardizzati e applicabili a livello internazionale sui componenti
- Risparmio di tempo nella pianificazione del progetto rispetto ai processi manuali
- Aumento significativo della qualità della documentazione

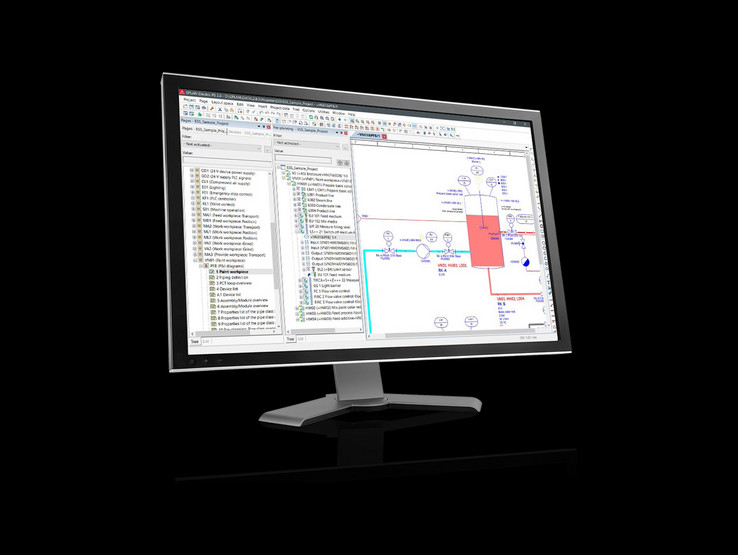

EPLAN Preplanning
- Mantenere sempre ben strutturati e visibili tutti i dati relativi a impianti, macchine o edifici
- Pianificazione preventiva di informazioni fondamentali come i dati relativi ai segnali, ai tubi e ai cavi su base grafica, per una migliore guida
- Tutto il personale interessato ha un facile accesso ai dati ingegneristici acquisiti fin dalle prime fasi del progetto e lo mantiene per tutta la durata del progetto stesso
- L'utilizzo di EPLAN Preplanning nella fase di offerta e il trasferimento continuo dei dati all'ingegneria riducono significativamente i tempi di sviluppo
EPLAN Pro Panel
- Dalla generazione di schemi circuitali e layout di assemblaggio all'integrazione della produzione: completate tutte le attività in un unico pacchetto software
- Fornendo informazioni sugli ordini e documenti di produzione completi, si ottiene la produzione automatizzata di armadi
- Riduci i tempi e i costi di produzione, con un livello di qualità mirato
- Lavora in modo redditizio, da un progetto individuale in lotti di dimensioni 1 fino alla produzione in serie
Consulenza tecnica e progettazione
Progettazione di schemi con software ECAD: l'intera catena del valore beneficia successivamente di dati ingegneristici coerenti.

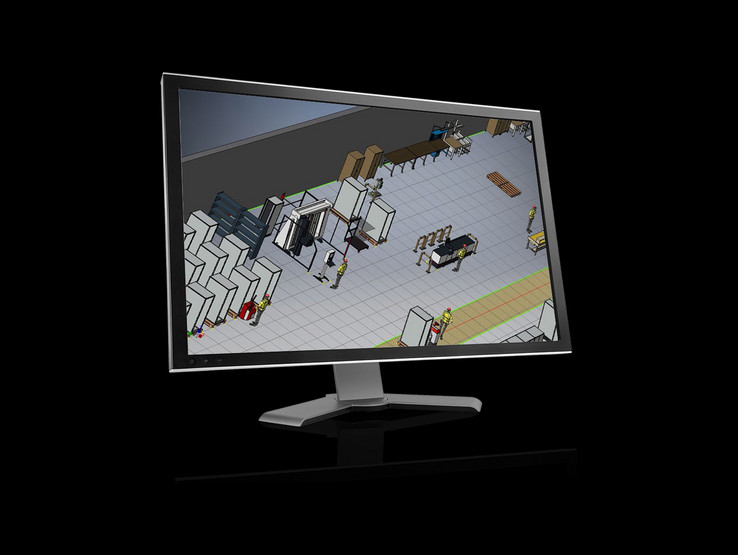

Consulenza circa la catena del valore
- Gli esperti Rittal collaborano con i clienti e utilizzano lo strumento di analisi dei processi per identificare i potenziali guadagni di efficienza lungo tutta la catena di processo
- I servizi di consulenza forniscono raccomandazioni pratiche per ottenere risparmi

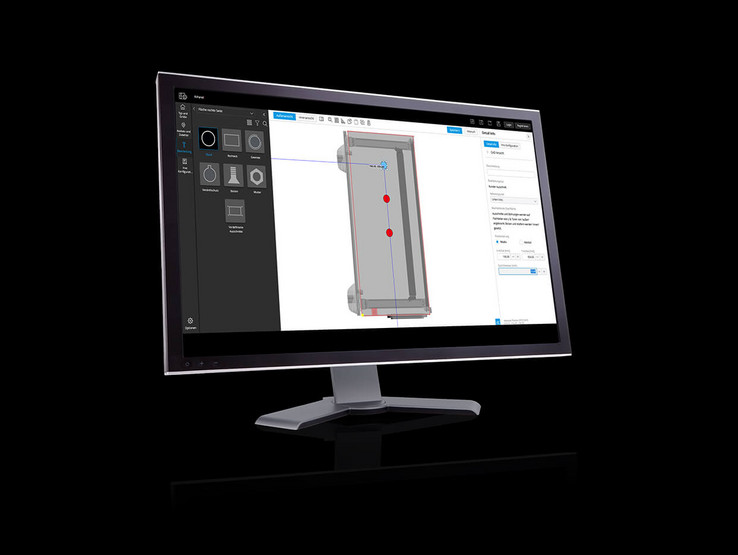

RiPanel
- Basta selezionare l'armadio e gli accessori e configurare il nuovo armadio con facilità
- I tagli e i fori vengono pianificati e visualizzati in tempo reale in 3D
- Risparmio di tempo - i documenti e i dati di produzione vengono generati automaticamente alla fine del processo di configurazione: un file CAD per l'intera configurazione, un file CNC per la lavorazione diretta, dati con configurazioni specifich per il cliente da inviare a EPLAN Pro Panel
- Dopo la fase di progettazione, è possibile inviare una richiesta per la configurazione o ordinarla direttamente online.

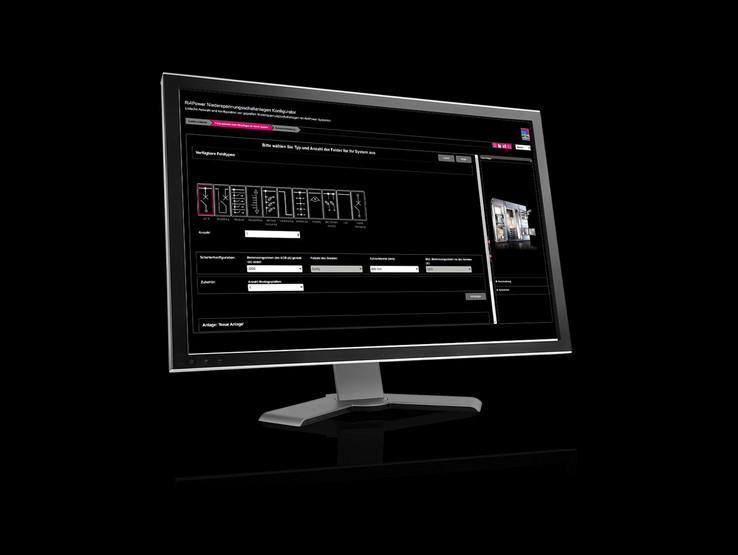

Power Engineering
- Il nostro sistema modulare senza licenza garantisce una notevole riduzione dei costi di pianificazione, ordinazione e assemblaggio: è sufficiente selezionare gli assiemi e posizionarli sul grafico
- Gli elenchi dei componenti, le credenziali tecniche e la documentazione vengono generati automaticamente
- Il supporto tecnico di Rittal è disponibile su richiesta
Design delle funzioni di prodotto
Progettazione schematica con software ECAD: l'intera catena del valore beneficia successivamente di dati ingegneristici coerenti.
EPLAN Data Portal
- Trova rapidamente e facilmente dati standardizzati e applicabili a livello internazionale sui componenti
- Risparmio di tempo nella pianificazione del progetto rispetto ai processi manuali
- Aumento significativo della qualità della documentazione
EPLAN Electric P8
- Scegli tra un approccio alla pianificazione del progetto grafico, logico o basato sui dispositivi per supportare i diversi processi di lavoro
- La connessione automatica consente di collegare logicamente i simboli degli schemi in pochissimo tempo
- I report, come gli schemi dei terminali, gli schemi elettrici o le distinte dei materiali, vengono generati automaticamente.
- Le funzioni per l'elaborazione di grandi quantità di dati, come "trova e sostituisci" e "modifica in Excel", accelerano il processo di progettazione e aumentano la qualità.
EPLAN Fluid
- Risparmia tempo accelerando le fasi più lunghe e riducendo al minimo la necessità di consultare reparti specializzati.
- La macrotecnologia consente di memorizzare nel sistema standard e competenze per poterli riutilizzare in seguito.
- La tecnologia dei fluidi può essere pianificata in linea con i più recenti standard ISO 1219 o IEC 81346 con un approccio meccatronico
Controllo e correzione
Lo schema viene controllato per verificarne la conformità agli standard, la completezza e la correttezza prima di essere reso disponibile per i processi successivi. In questo modo è possibile evitare errori nei processi successivi, ad esempio nella designazione univoca dei componenti o nella descrizione completa dei collegamenti elettrici. Idealmente, ciò avviene automaticamente con il supporto del software ECAD.

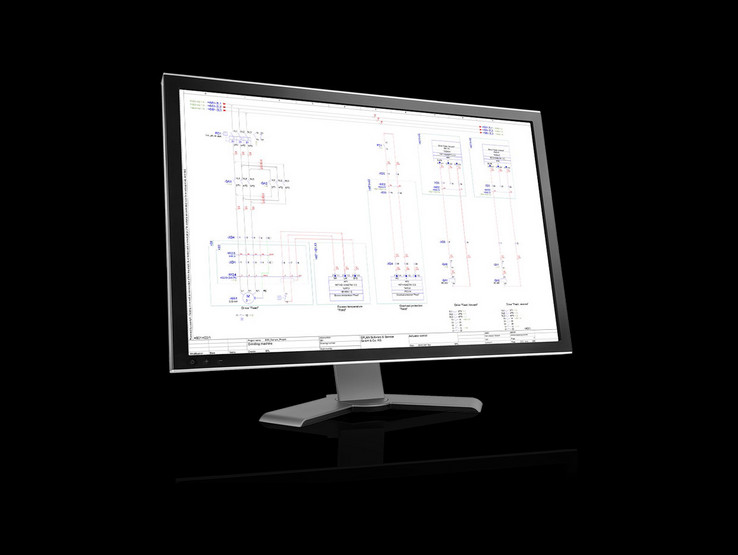

EPLAN Electric P8
- Scegli tra un approccio alla pianificazione del progetto grafico, logico o basato sui dispositivi per supportare i diversi processi di lavoro
- La connessione automatica consente di collegare logicamente i simboli degli schemi in pochissimo tempo
- I report, come gli schemi dei terminali, gli schemi elettrici o le distinte dei materiali, vengono generati automaticamente.
- Le funzioni per l'elaborazione di grandi quantità di dati, come "trova e sostituisci" e "modifica in Excel", accelerano il processo di progettazione e aumentano la qualità.
EPLAN Fluid
- Risparmiare tempo accelerando le fasi più lunghe e riducendo al minimo la necessità di consultare reparti specializzati.
- La macrotecnologia consente di memorizzare nel sistema standard e competenze per poterli riutilizzare in seguito.
- La tecnologia dei fluidi può essere pianificata in linea con i più recenti standard ISO 1219 o IEC 81346 con un approccio meccatronico
Infrastruttura meccanica
In base alle esigenze del cliente, all'ubicazione, alle condizioni ambientali e allo spazio necessario per l'installazione dei componenti elettrici e dei fluidi specificati nello schema, viene scelto il tipo di armadio appropriato, dimensionato e completato con gli accessori necessari.

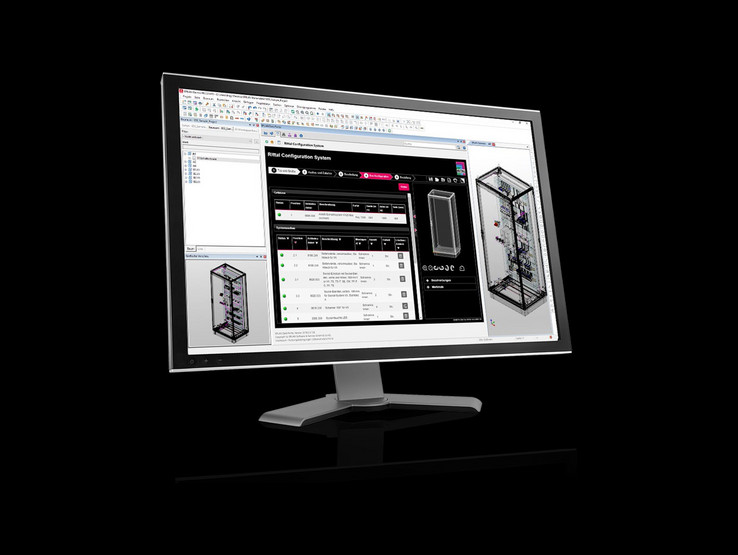

RiPanel
- Basta selezionare l'armadio e gli accessori e configurare il nuovo armadio con facilità
- I tagli e i fori vengono pianificati e visualizzati in tempo reale in 3D
- Risparmio di tempo - i documenti e i dati di produzione vengono generati automaticamente alla fine del processo di configurazione: un file CAD per l'intera configurazione, un file CNC per la lavorazione diretta, dati con configurazioni specifiche per il cliente da inviare a EPLAN Pro Panel
- Dopo la fase di progettazione, è possibile inviare una richiesta per la configurazione o ordinarla direttamente online
EPLAN Data Portal
- Trova rapidamente e facilmente dati standardizzati e applicabili a livello internazionale sui componenti
- Risparmio di tempo nella pianificazione del progetto rispetto ai processi manuali
- Aumento significativo della qualità della documentazione
EPLAN Pro Panel
- Dalla generazione di schemi circuitali e layout di assemblaggio all'integrazione della produzione: completate tutte le attività in un unico pacchetto software
- Fornendo informazioni sugli ordini e documenti di produzione completi, si ottiene la produzione automatizzata di armadi
- Riduci i tempi e i costi di produzione, con un livello di qualità mirato
- Lavora in modo redditizio, da un progetto individuale in lotti di dimensione 1 fino alla produzione in serie

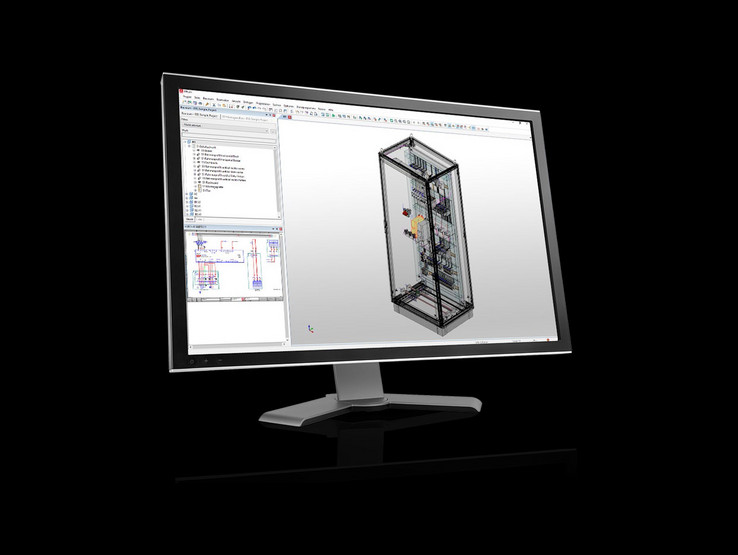

Gemello digitale
Il gemello digitale offre grandi opportunità per quanto riguarda le fasi del processo manuale e per l'automazione e la digitalizzazione di tutte le fasi del processo di costruzione dei amradi, ad esempio la lavorazione meccanica, la prefabbricazione dei fili, il cablaggio e l'assemblaggio dei terminali.
EPLAN Pro Panel
- Dalla generazione di schemi circuitali e layout di assemblaggio all'integrazione della produzione: completate tutte le attività in un unico pacchetto software
- Fornendo informazioni sugli ordini e documenti di produzione completi, si ottiene la produzione automatizzata di armadi
- Riduci i tempi e i costi di produzione, con un livello di qualità mirato
- Lavora in modo redditizio, da un progetto individuale in lotti di dimensione 1 fino alla produzione in serie
EPLAN Data Portal
- Trova rapidamente e facilmente dati standardizzati e applicabili a livello internazionale sui componenti
- Risparmio di tempo nella pianificazione del progetto rispetto ai processi manuali
- Aumento significativo della qualità della documentazione
Progettazione termica e dimensionamento
Le esigenze del cliente, le condizioni ambientali nel luogo di installazione, i componenti elettrotecnici e la loro dissipazione di potenza, nonché il layout di montaggio definito del gemello digitale definiscono le condizioni quadro per la configurazione e il dimensionamento della soluzione di climatizzazione ottimale e la corretta distribuzione dei flussi d'aria.
EPLAN Pro Panel
- Dalla generazione di schemi circuitali e layout di assemblaggio all'integrazione della produzione: completate tutte le attività in un unico pacchetto software
- Fornendo informazioni sugli ordini e documenti di produzione completi, si ottiene la produzione automatizzata di armadi
- Riduci i tempi e i costi di produzione, con un livello di qualità mirato
- Lavora in modo redditizio, da un progetto individuale in lotti di dimensione 1 fino alla produzione in serie

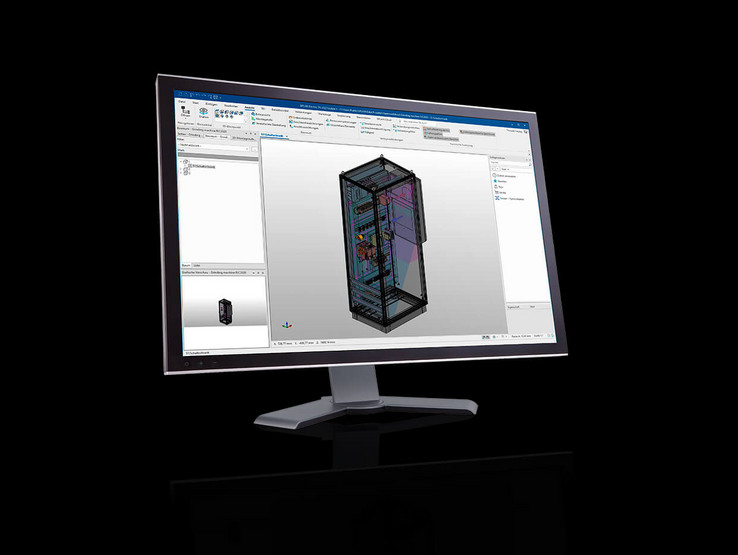

Integrazione della progettazione termica
- Evita errori di pianificazione grazie alla visualizzazione dei punti caldi e delle zone di esclusione dettate dai requisiti di ventilazione
- Minimizza i tempi di inattività e ridurre il numero di interventi di manutenzione
- Riduci dei costi e miglioramento della qualità del processo

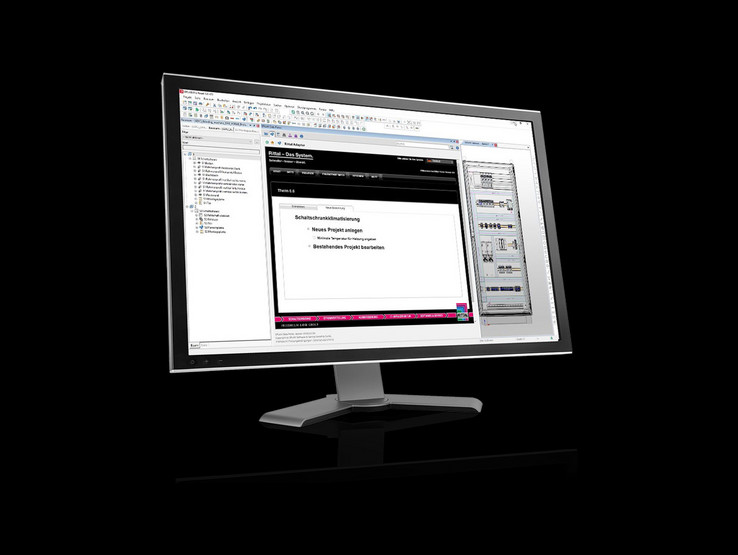

RiTherm
- RiTherm si occupa di tutti gli aspetti dei calcoli complessi per i requisiti di climatizzazione
- Beneficia di un enorme risparmio di tempo e di una maggiore affidabilità
- Il calcolo produce una soluzione di climatizzazione ottimale

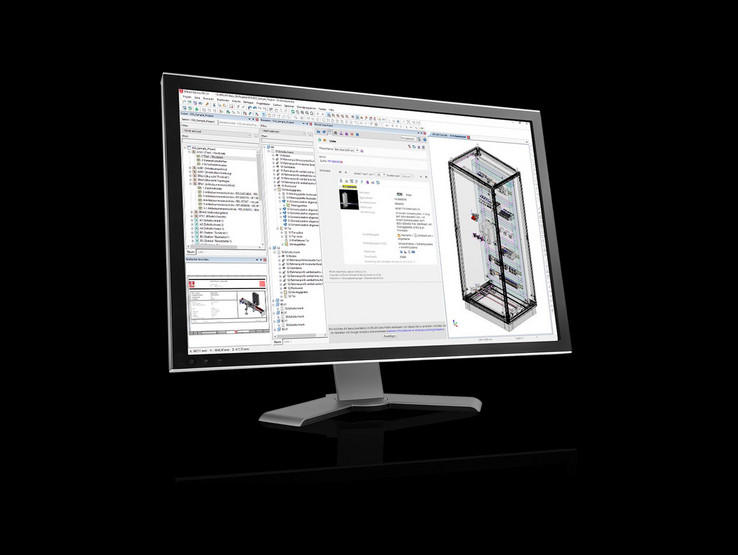

EPLAN Data Portal
- Trova rapidamente e facilmente dati standardizzati e applicabili a livello internazionale sui componenti
- Risparmia tempo nella pianificazione del progetto rispetto ai processi manuali
- Aumenta significativamente la qualità della documentazione
